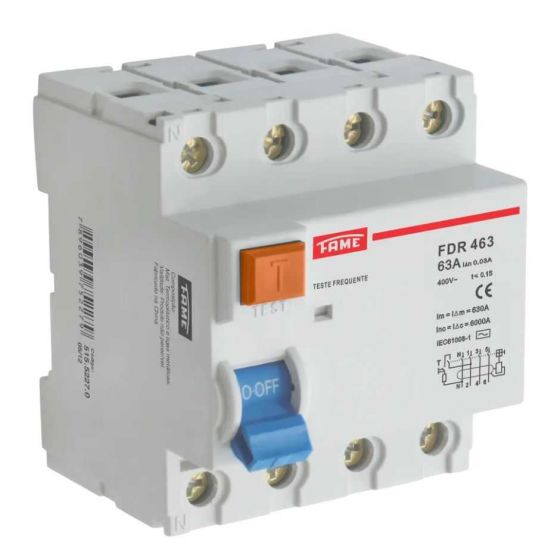

Dispositivo DR Interruptor Diferencial 4P 63A 30mA - FAME
O Dispositivo DR (Interruptor Diferencial) 4P 63A 30mA da FAME é um componente essencial para a segurança em instalações elétricas, projetado para proteger pessoas e animais contra os perigos de choques elétricos causados por fugas de corrente. Com alta sensibilidade (30mA), atende às exigências da norma NBR 5410 para uso obrigatório em diversas áreas.
Características Técnicas
Marca: FAME
Tipo: Dispositivo DR / Interruptor Diferencial (IDR)
Modelo Específico (indicado): Dispositivo DR Interruptor Diferencial FD
Configuração: 4P (Tetrapolar - para redes trifásicas ou bifásicas + neutro)
Corrente Nominal: 63A
Sensibilidade de Fuga: 30mA (Alta Sensibilidade)
Tensão Nominal: 400V~
Frequência: 50 / 60 Hz
Capacidade de Ligação dos Condutores: 1,5 mm² a 25 mm²
Montagem: Trilho DIN (com mola de fixação para fácil instalação/remoção)
Calibração: 30ºC
Conformidade: NBR 5410 (uso obrigatório em diversas aplicações), IEC 61008-1
Recursos Adicionais: Antitransitórios (protegido contra disparos falsos por correntes transitórias, descargas atmosféricas, cargas capacitivas)
Indicação de Condutor para o Modelo FD: 16mm² (Nota: a capacidade geral é de 1,5 a 25mm², verificar especificação exata do modelo FD para aplicação de 16mm²)
Benefícios
Proteção Essencial contra Choques Elétricos: Desliga o circuito rapidamente em caso de fuga de corrente, salvando vidas.
Alta Sensibilidade (30mA): Crucial para a proteção direta de pessoas e animais, especialmente em ambientes úmidos.
Conformidade Normativa: Atende aos requisitos da NBR 5410 para segurança elétrica obrigatória.
Antitransitórios: Minimiza disparos indesejados causados por eventos não perigosos.
Fácil Instalação: Montagem e desmontagem simplificadas em trilhos DIN.
Versatilidade de Conexão: Aceita ampla gama de bitolas de cabos.
Segurança e Confiança FAME: Produto de marca reconhecida pela qualidade em material elétrico.
Uso Obrigatório: Garante que a instalação esteja em conformidade com as normas técnicas de segurança.
Utilidades e Aplicações Sugeridas
Proteção de Pessoas e Animais: Principal função em qualquer instalação.
Uso Obrigatório Conforme NBR 5410 em:
Circuitos terminais que alimentam pontos de iluminação e tomadas instalados em altura igual ou inferior a 2,5m em áreas como:
Banheiros, Cozinhas, Copas, Lavanderias, Áreas de Serviço.
Garagens, Varandas e Locais Similares.
Circuitos que alimentam tomadas em áreas externas.
Circuitos de tomadas em áreas internas que alimentam equipamentos utilizáveis em área externa.
Instalações Elétricas Residenciais.
Instalações Elétricas Comerciais.
Instalações Elétricas Industriais.
Instruções de Instalação (Gerais)
DESLIGUE COMPLETAMENTE a energia elétrica do circuito principal no quadro de distribuição antes de iniciar qualquer trabalho.
Instale o Dispositivo DR no trilho DIN dentro do quadro de distribuição.
Conecte a fiação de entrada e saída nos bornes do dispositivo, respeitando a indicação de fase (L1, L2, L3) e neutro (N). A capacidade dos bornes é de 1,5 a 25mm².
Utilize ferramentas adequadas para garantir conexões firmes e seguras.
Feche o quadro de distribuição e certifique-se de que não há fios expostos.
RELIGUE a energia elétrica no quadro de disjuntores.
Teste o funcionamento do Dispositivo DR pressionando o botão de teste (geralmente identificado com "T" ou "Teste"). O dispositivo deve desarmar imediatamente. Se não desarmar, verifique a instalação ou a fiação e procure auxílio profissional.
Importante: A instalação deste dispositivo deve ser realizada por profissional qualificado, seguindo rigorosamente as normas técnicas vigentes, em particular a NBR 5410.
Precauções e Notas
Nunca realize instalações elétricas com a rede energizada.
O Dispositivo DR protege contra fuga de corrente à terra, mas não contra sobrecarga ou curto-circuito. É necessário instalar disjuntores termomagnéticos (disjuntores comuns) para essa proteção adicional.
Verifique se a corrente nominal (63A) é adequada para a carga total do circuito protegido.
Realize testes periódicos (recomenda-se mensalmente) utilizando o botão de teste para verificar o funcionamento correto do dispositivo.
Mantenha o quadro de distribuição fechado e fora do alcance de crianças.
Consulte a norma NBR 5410 para detalhes completos sobre a aplicação e dimensionamento de dispositivos DR.
Garantia e Validade
Informações sobre garantia e manual/downloads disponíveis conforme indicação do fabricante (verificar o manual específico do produto).
Produto não perecível.
O Dispositivo DR Interruptor Diferencial 4P 63A 30mA - FAME é um item de segurança fundamental que garante a conformidade da sua instalação com as normas e protege sua família. Invista em segurança com a qualidade FAME. Encontre este Dispositivo DR na DebaitaShop!
